Descrição

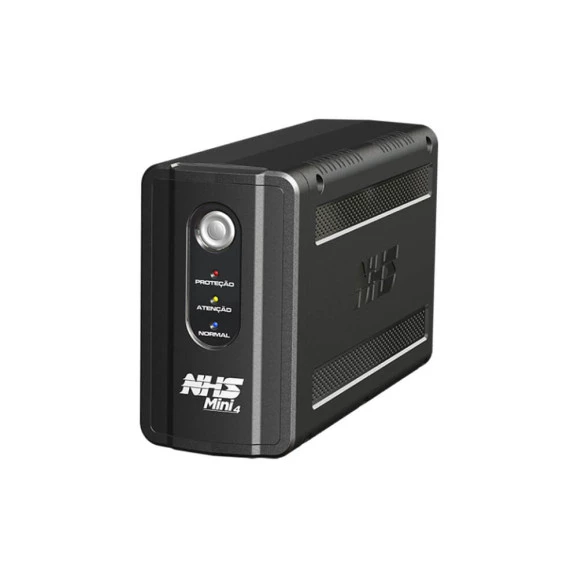

NOBREAK NHS 700 VA MINI 4 BI/120 - 90.B1.007100
Proteção contra sobrecarga e curto-circuito no inversor, contra sub e sobretensão na rede elétrica com retorno e desligamento automático, contra descarga profunda de bateria e contra surtos de tensão.
Especificações:
Nobreak Microprocessado com memória Flash interna
Tecnologia Line Interactive
Dois estágios de regulação
Forma de onda semi-senoidal
Auto teste para verificação das condições iniciais do equipamento
Tecnologia de montagem SMD que garante alta confiabilidade e qualidade ao nobreak
Comutação livre de transitórios pois rede e e inversor são perfeitamente sincronizados (PLL)
Pode ser ligado mesmo na ausência de rede elétrica (DC Start com bateria carregada)
Recarga automática da bateria mesmo com o nobreak desligado, garantindo maior tempo de vida útil
Chave liga/desliga temporizada e embutida no painel frontal que evita desligamento acidental
Porta-fusível de proteção de entrada AC com unidade reserva
Função True RMS com melhor qualidade na regulação de saída
Permite ser utilizado com grupo gerador devido à sua ampla faixa de frequência de entrada (45Hz-65Hz)
Circuito desmagnetizador
Estabilidade na frequência de saída devido ao uso de cristal de alta precisão
Gabinete em plástico ABS alto impacto anti-chama
Bateria selada tipo VRLA livre de manutenção e à prova de vazamento
Sinalização visual através de três leds no painel frontal com todas as condições do nobreak, da rede elétrica, da bateria e da carga
Indicação de potência consumida pela carga
Gerenciamento de bateria que avisa quando a bateria deverá ser substituída
Função Mute: pressionar o botão frontal 6 vezes para inibir ou habilitar a campainha
Sensor carga mínima: pressionar o botão frontal 10 vezes para inibir ou habilitar o sensor
Seis tomadas de saída, dispensando extensões adicionais
Proteção contra sobrecarga e curto-circuito no inversor
Proteção contra sub e sobretensão na rede elétrica com retorno e desligamento automático
Proteção contra descarga profunda de bateria
Proteção contra surtos de tensão através de varistor óxido metálico que atenua efeitos de descargas atmosféricas
Tensão de entrada nominal 120V/220V automático (modelos bivolt)
Tensão de saída nominal padrão 120V. Saída 220V configurável internamente (modelos bivolt)
Auto desligamento após descarga total da bateria ou se permanecer em modo inversor com carga mínima durante um período determinado.
Rearme automático : Se o Nobreak sofrer um auto desligamento religará automaticamente com o retorno da rede elétrica.
Rearme automático de proteção: Se o Nobreak entrar em modo proteção religará automaticamente executando até três tentativas.
POTÊNCIA:
Pot. nominal: 700VA
Pot. contínua: 300W
Pot. pico: 350W Pot. mínima: 6W
Carga de informática: 2 micros
ENTRADA:
Tensão nom. entrada: 120V
Tipo de seleção: Automática
Faixa de entrada: 95V - 145V
Freq. entrada: 45Hz - 65Hz
Fase: Monofásico
Conexão de entrada: Cabo de alimentação 1,2 metros
SAÍDA:
Tensão nom. saída: 120V
Tipo de seleção de saída: Jumper soldável interno
Fx. tensão saída inversor: 120V +-5%
Frequência de saída: 60Hz +- 0,1%
Forma-de-onda: Semi-senoidal
Número de tomadas: 6
Número de tomadas 10A: 6
Estágios de regulação: 2
Tempo de transferência: Menor que 4ms/Tempo de acionamento do inversor menor que 0,8ms
Rend. pl. carga rede: >= 95%
Rend. pl. carga inversor: >= 80%
Grupo gerador: Permite ser ligado com gerador
BATERIA:
Tensão operação: 12V
Tipo de bateria: Chumbo ácida selada VRLA livre de manutenção e à prova de vazamento
Quantidade de baterias: 1 x 7Ah/12V interna
AUTONOMIA:
Aut. típica: 9 min
Aut. meia carga: 13 min
Aut. plena carga: 5 min
Tempo de recarga: 10h após 90% descarregada
Tempo de recarga observação: (Somente bateria interna/Sem expansão de autonomia)
PROTEÇÃO:
Sobrecarga: Sim
Curto-circuito: Sim
Desligamento pot. mínima: Sim (pode ser desabilitado pressionando 10x o botão frontal)
Temperatura de proteção: Sim
Bateria mínima: Sim
Entrada: Fusível de entrada com unidade reserva
Máx. energia de surto de tensão: 115 Joules (10/1000us)
SINALIZAÇÃO VISUAL:
Rede normal: Led Normal aceso: rede elétrica presente e bateria carregada. Led Normal piscando: rede elétrica presente e bateria carregando
Bateria sem carga: Led Normal piscando: rede elétrica presente e bateria carregando
Desligam. por proteção visual: Led Proteção o pisca em sincronismo com aviso sonoro da campainha
Bateria baixa: Ou bateria descarregada led Atenção pisca 5x no período
Inversor ativo visual: Led Normal pisca em função do consumo de carga (2x para 20% até 10x para 100%)
Rede alta: Led Atenção pisca 3x no período
Rede baixa: Ou rede ausente led Atenção pisca 1x no período
Carga mínima: Led Atenção pisca 2x no período
Sobretensão: Led Atenção pisca 6x no período se houver o desligamento por sobretensão na saída (deve-se desligar e religar o nobreak)
Potência excessiva visual: Led Atenção pisca 4x em sincronismo com a campainha
Troca de bateria: Led Atenção aceso direto no modo rede. Substituir a bateria, caso contrário nobreak não será capaz de segurar carga se houver falha da rede elétrica
Temperatura visual: Led Atenção pisca 4x no período
SINALIZAÇÃO SONORA:
Inversor ativo: Apita quando entrar no modo inversor
Desligam. por proteção: Apito da campainha em sincronismo com sinalização visual do led Proteção
Potência excessiva: Apito da campainha em sincronismo com Led Atenção 4x até que se retire o excesso de carga do nobreak
Mais sinalização: Função Mute - pressionar o botão frontal 6x para inibir ou habilitar a campainha
DIMENSÕES:
Gabinete: Plástico ABS alto impacto anti-chama
Cor: Preto
Ventilação: Forçada interna
Comprimento: 292mm
Largura: 98mm
Altura: 170mm
Peso líquido: 5,40Kg
AMBIENTE:
Temp. de funcionamento: 0 a 40°C
Umidade: 0 a 95% sem condensação
Ruído audível: Menor que 45dBA (a 1m)
MTBF (Tempo Médio Entre Falhas): 10.000 horas
Grau de Proteção: IP 20
EMBALAGEM:
Embalagem primária: Caixa de papelão plastificada colorida microondulada
Embalagem múltipla: Opções para múltiplos de 2un ou 5un com papelão kraft onda dupla
Peso para transporte: 5,60Kg
Altura para transporte: 179mm
Largura para transporte: 112mm
Profundidade para transporte: 344mm
OPCIONAIS:
Engate rápido: Não disponível
Concentrador de eventos: Não disponível
GARANTIA:
1 ano.
